功能说明

XS9971 是一款低 EMI，无需滤波器， AB/D类可选式音频功率放大器。5.5V工作电压时，最大驱动功率为5.5W（VDD=5V,2Ω BTL负载，THD<10%），音频范围内总谐波失真噪声小于1％（20Hz～20KHz)；XS9971的应用电路简单，只需极少数外围器件；XS9971输出不需要外接耦合电容或上举电容和缓冲网络；XS9971采用ESOP8封装，特别适合用于小音量、小体重的便携系统中；XS9971可以通过控制进入关断模式，从而减少功耗；XS9971内部具有过热自动关断保护机制；XS9971工作稳定，通过配置外围电阻可以调整放大器的电压增益，方便应用。

功能主要特性

• 超低EMI，高效率，音质优
• AB/D类切换、单通道

VDD=5.5V，RL=2Ω，Po=5.5W，THD+N≤10%

VDD=5V，RL=4Ω，Po=3W，THD+N≤10%

• 宽工作电压范围2.5V—7V
• 优异的上掉电POP声抑制

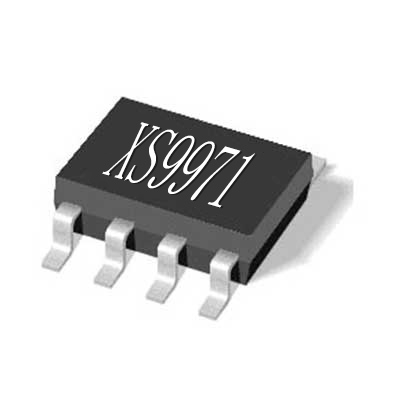

• 采用ESOP8封装

  基本应用

• 手提电脑、台式电脑
• 扩音器
• 蓝牙音箱

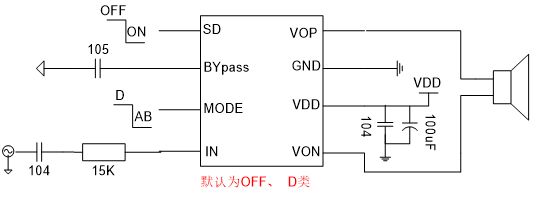

  应用电路
