概述:

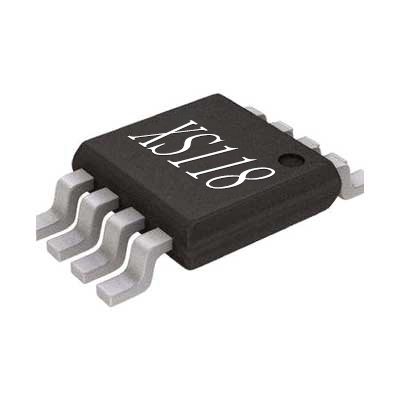

XS1180A是一款单通道有刷直流马达驱动芯片。最大连续输出电流可达1.8A，峰值可达2.5A。该芯片内置功率MOS全桥驱动，可实现驱动前进、后退、停止及刹车功能，同时内置了过温保护电路，保证了芯片运行的安全性。

全桥驱动架构以及驱动方式，可以节省外围滤波电路，节省成本且方便应用。极小的电路静态功耗（小于1uA），可以使XS1180A的应用范围更加广泛。

特点:

• 用单通道全桥功率驱动结构
• 工作电压范围 (1.5V~7V)
• 最大连续输出电流可达1.8A
• 最大峰值输出电流可达2.5A
• 包含正转/反转/停止/刹车等功能
• 极低的静态电流  (typ.0.1uA)
• 低导通电阻（0.4Ω/1000mA）
• 内置带迟滞效应的热保护功能  (TSD)
• 封装形式：SOP8

产品应用:

• 玩具直流刷式电机驱动
• 电动牙刷
• 电子锁
